涡街流量计工作原理

　　大家知道涡街流量计常用于测量气体流量，对安装地点的震动容忍度很低，这是基于涡街流量计工作原理所致。下面小编就给大家简单介绍下涡街流量计工作原理，以及基于涡街流量计工作原理下的独有特性。

　　下面先简要介绍下涡街流量计工作原理：

　　所有的涡街流量计都是基于卡门涡街原理，卡门涡街是美籍匈牙利科学家冯·卡门在1911年观察到并研究的现象：当流体绕过非流体线形物体时，物体尾流左右两侧产生的成对的、交替排列的、旋转方向相反的反对称涡旋。这种漩涡的产生具有周期的、交替变化的性质，变化频率与流体速度成正比，这就是卡门涡街现象，具体关系为关系为Sr=fd/V。涡街流量计就是利用这种现象的性质，通过测量涡流的脱落频率确定流体的速度或流量而支撑的流量计。

　　那么基于这种特殊的涡街流量计工作原理，它必然伴有一些优点以及局限性，这对我们日常使用涡街流量计十分重要。

　　涡街流量计的优点

　　1、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠;

　　2、安装简单，维修十分方便;

　　3、检测传感器不直接接触介质，性能稳定，寿命长;

　　4、精度较高(与差压式、浮子式相比)

　　5、测量范围宽，量程比可达1：10;

　　6、压力损失较小，运行费用低，更具节能意义;

　　7、在一定的雷诺数范围内，输出信号频率不受流体物理性质和组份变化影响，仪表系数仅与漩涡发生体的形状和尺寸有关测量流体的体积流量无需补偿，调换配件后无需重新标定仪表的系数。

　　8、应用范围广，蒸汽、气体、液体的流量均可测量。

　　涡街流量计的局限性

　　1、管道流速不均、不能准确确定流体工况变化时的介质密度、将湿饱和蒸汽假设成干饱和蒸汽进行测量都会造成误差，并且总测量误差会很大。

　　2、抗震性能差，外来振动会使涡街流量计产生测量误差，甚至无法正常工作，大管径影响更为明显。

　　3、对测量脏污介质适应性差。

　　4、直管道要求高。专家指出，涡街流量计支管段一定要保证前40D后20D，才能满足测量要求。

　　了解过涡街流量计工作原理以及涡街流量计的特性后，我们应该怎么使用涡街流量计呢?涡街流量计的安装使用和涡街流量计工作原理紧密相关，因为要形成螺旋序列，所以对阻碍形成螺旋的震动容忍度很低，所以在选择安装涡街流量计时要注意防震哦!

　　下面是基于涡街流量计工作原理以及涡街流量计的特性的安装要求。

　　(1)流量计应水平或垂直安装在与工程通经相对应的管道上。由于涡街流量计的特性，要实现准确测量，必须注意保证慢管测量，因此在水平管道上的涡街流量计一般应选择安装在管道的最低处，垂直管道时，流体的流向应自下而上。

　　(2)当涡街流量计用作流量调节时，应特别注意将流量调节阀安装在流量计后面，否则小流量时容易出现射流，出现流量调节时截至流量与阀门开度成反比的现象。

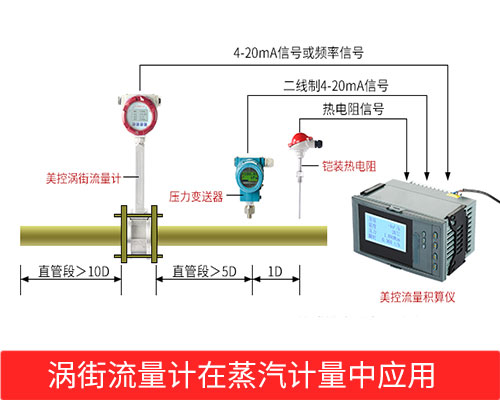

　　(3)涡街流量计对前后直管要求非常苛刻，流量计上游要保障有10到40倍管道直径，下游不小于5倍管道直径。上游直管长度由上游有无直角弯、扩大或缩径管而定。特别要注意的是，在满足要求的情况下，流量计应尽量选择安装在前后直管段尽量大的管道位置处。

　　(4)测量温度和压力的取温\取压点应设置在涡街流量计出口5倍口径以外。

　　(5)涡街流量计安装时要尽量避免强烈震动、工频干扰信号，如果无法避免这些情况，应当采取减震、屏蔽等措施尽量减小干扰。

　　(6)在高温管道中，涡街流量计必须垂直向下安装。

　　相信看完这篇文章，大家已经了解了涡街流量计工作原理，在日常使用中，还需要注意涡街流量计的日常维护与检查哦!
