一体电磁流量计选型

　　电磁流量计(Electromagnetic Flowmeters，简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。 一体电磁流量计是应用电磁感应原理， 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。

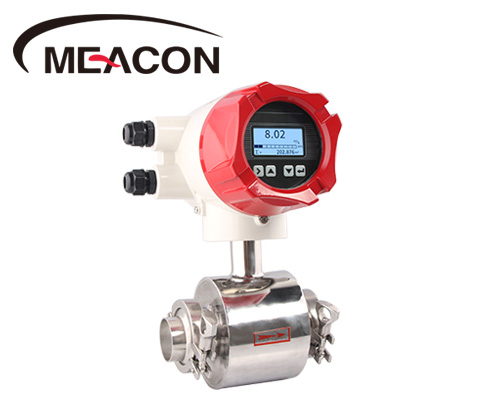

　　一体电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

　　一体电磁流量计磁路系统：其作用是产生均匀的直流或交流磁场。直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。

　　一体电磁流量计测量导管：其作用是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。

　　一体电磁流量计电极：其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。

　　一体电磁流量计外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。

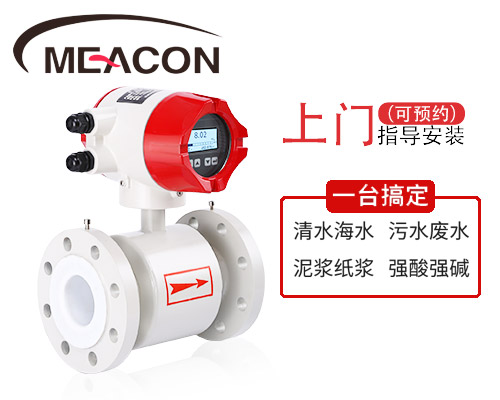

　　一体电磁流量计衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。

　　一体电磁流量计转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。

　　一体电磁流量计内衬材料正确选用方法

　　应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料：

　　一、天然橡胶(软橡胶)

　　1、较好的弹性，耐磨性和扯断力

　　2、耐一般的弱酸、弱碱的腐蚀

　　3、 测水、污水

　　二、耐酸橡胶(硬橡胶)

　　可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀，但不耐强氧化剂的腐蚀

　　测一般的酸、碱、盐溶液

　　三、氯丁橡胶(Neoprene)

　　1、极好的弹性，高度的扯断力，耐磨性能好

　　2、耐一般低浓度的酸碱、盐溶液的腐蚀，但不耐氧化性介质的腐

　　<80℃;

　　测水、污水、泥浆和矿浆

　　四、聚胺脂橡胶(Polyurethane)

　　1、极好的耐磨性能

　　2、耐酸、碱性能差

　　<40℃

　　测中性强磨损的煤浆、泥浆和矿浆

　　五、聚四氟乙烯(PTFE)

　　1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂

　　2、耐磨性能好，粘接性能差

　　-80～+180℃;

　　测浓度、浓碱强腐蚀性溶液及卫生类介质，

　　一体电磁流量计应用现场选型

　　1.了解工艺参数

　　(1)了解被测液体名称(由用户提供)

　　(2)了解被测液体的最大流量、常用流量、最小流量(由用户提供)

　　(3)了解工艺管径(由用户提供)

　　(4)了解介质温度(由用户提供)

　　(5)了解介质压力(由用户提供)

　　(6)了解被测流体的电导率(由用户提供)

　　(7)了解是否有负压情况存在(由用户提供)

　　2.初步选型

　　(1) 根据了解到的被测介质的名称和性质，确定是否采用电磁流量计(由业务员确定)

　　注意：电磁流量计只能测量导电液体流量，而油类和绝大多数有机物液体会选用涡轮流量计或涡街流量计，气体一般选用涡街流量计

　　(2)根据了解到的被介质性质，确定电极材料

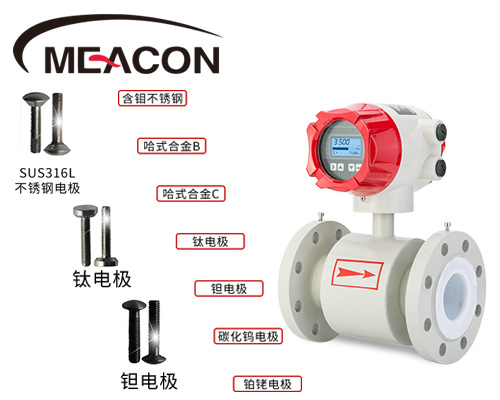

　　注意;公司一般提供不锈钢、哈氏、钛和钽等四种电极，选用哪种电极应根据介质性质查相关资料手册

　　(2)根据了解到的介质温度确定采用橡胶还是四氟内衬

　　注意：橡胶耐温不得超过80C;

　　四氟耐温150C，瞬间可耐180C;

　　城市污水一般可采用橡胶内衬和不锈钢电极

　　(3)根据了解到的介质压力，选择表体法兰规格(由营销员确定)

　　注意：电磁法兰规格通常为当口径由DN10-250时，法兰额定压力≤1.6Mpa;

　　当口径由DN250-1000时，法兰额定压力≤1.0Mpa;

　　当介质实际压力高于上述管径-压力对应范围时，为特殊订货，但最高压力不得超过6.4Mpa

　　(4)确定介质的电导率

　　注意：(1)电磁流量计的电导率不得低于5uS/cm

　　(2)自来水的电导率约为几十到上百个uS/cm，一般锅炉软水(去离子水)导电，纯水(高度蒸馏水)不导电

　　(3)气体、油和绝大多数有机物液体的电导率远低于5uS/cm，不导电。

　　注意：

　　1、电磁流量计本身带有上下限流量报警、频率和电流输出功能，无须另外特殊订货

　　2、电磁流量计外壳密封防护等级有IP65和IP68两种，当选择潜水型IP68时属于特殊订货

　　3、当电磁流量计要和计算机连接时，需增加RS-485通讯口，属于特殊订货
