测溶解氧的仪器

　　一、溶解氧介绍

　　溶解氧(Dissolved Oxygen)是指溶解于水中分子状态的氧，即水中的O2，用DO表示。溶解氧是水生生物生存不可缺少的条件。溶解氧的一个来源是水中溶解氧未饱和时，大气中的氧气向水体渗入;另一个来源是水中植物通过光合作用释放出的氧。

　　溶解氧随着温度、气压、盐分的变化而变化，一般说来，温度越高，溶解的盐分越大，水中的溶解氧越低;气压越高，水中的溶解氧越高。溶解氧除了被通常水中硫化物、亚硝酸根、亚铁离子等还原性物质所消耗外，也被水中微生物的呼吸作用以及水中有机物质被好氧微生物的氧化分解所消耗。所以说溶解氧是水体的资本，是水体自净能力的表示。天然水中溶解氧近于饱和值(9ppm)，藻类繁殖旺盛时，溶解氧含量下降。水体受有机物及还原性物质污染可使溶解氧降低，对于水产养殖业来说，水体溶解氧对水中生物如鱼类的生存有着至关重要的影响，当溶解氧低于4mg/L时，就会引起鱼类窒息死亡，对于人类来说，健康的饮用水中溶解氧含量不得小于6mg/L。当溶解氧(DO)消耗速率大于氧气向水体中溶入的速率时，溶解氧的含量可趋近于0，此时厌氧菌得以繁殖，使水体恶化，所以溶解氧大小能够反映出水体受到的污染，特别是有机物污染的程度，它是水体污染程度的重要指标，也是衡量水质的综合指标。因此，水体溶解氧含量的测量，对于环境监测以及水产养殖业的发展都具有重要意义。溶解度取决于温度、压力和水中溶解的盐

　　二、溶解氧原理

　　1.膜法

　　溶解氧分析仪测量原理氧在水中的溶解度取决于温度、压力和水中溶解的盐。溶解氧分析仪传感部分是由金电极(阴极)和银电极(阳极)及氯化钾或氢氧化钾电解液组成，氧通过膜扩散进入电解液与金电极和银电极构成测量回路。当给溶解氧分析仪电极加上0.6～ 0.8V 的极化电压时，氧通过膜扩散，阴极释放电子，阳极接受电子，产生电流，整个反应过程为：阳极 Ag+Cl→AgCl+2e- 阴极 O2+2H2O+4e→4OH- 根据法拉第定律：流过溶解氧分析仪电极的电流和氧分压成正比，在温度不变的情况下电流和氧浓度之间呈线性关系。

　　2.荧光法

　　荧光法探头里面内置光源，发出蓝光照射在荧光层上，荧光物质收到激发发出红光，由于氧分子可以带走能量(猝熄效应)，所以激发的红光的时间和强度与氧分子的浓度成反比。通过测量激发红光与参比光的相位差，并与内部标定值对比，从而可计算出氧分子的浓度。测量时不消耗氧气，数据稳定，性能可靠，没有干扰。

　　三、表示方法

　　溶解氧含量的表示方法溶解氧含量有3 种不同的表示方法：氧分压(mmHg);百分饱和度(%);氧浓度(mg/L 或10-6)，这3 种方法本质上没什么不同。

　　⑴分压表示法：氧分压表示法是最基本和最本质的表示法。根据Henry 定律可得，P=(Po2+P H2O)×0.209，其中，P 为总压;Po2 为氧分压(mmHg);P H2O 为水蒸气分压;0.209 为空气中氧的含量。

　　⑵百分饱和度表示法：由于曝气发酵十分复杂，氧分压不能计算得到，在此情况下用百分饱和度的表示法是最合适的。例如将标定时溶解氧定为100%，零氧时为0%，则反应过程中的溶解氧含量即为标定时的百分数。

　　⑶氧浓度表示法：根据Henry 定律可知氧浓度与其分压成正比，即：C=Po2 ×a，其中C 为氧浓度(mg/L);Po2 为氧分压(mmHg);a 为溶解度系数(mg/mmHg·L)。溶解度系数a 不仅与温度有关，还与溶液的成分有关。对于温度恒定的水溶液，a 为常数，则可测量氧的浓度。氧浓度表示法在发酵工业中不常用，但在污水处理、生活饮用水等过程中都用氧浓度来表示。

　　四、注意的问题

　　注意的问题对溶解氧分析仪来说，只要选型、设置、维护得当，一般均能满足工艺的测量要求。溶解氧分析仪的使用不好的主要问题出在：使用维护不正确;电极内部泄露造成温度补偿不正常;电极输入阻抗降低等。

　　⒈ 日常维护仪表的日常维护主要包括定期对电极进行清洗、校验、再生。

　　⑴1～2 周应清洗一次电极，如果膜片上有污染物，会引起测量误差。清洗时应小心，注意不要损坏膜片。将电极放入清水中涮洗，如污物不能洗去，用软布或棉布小心擦洗。

　　⑵2～3 月应重新校验一次零点和量程。

　　⑶电极的再生大约1 年左右进行一次。当测量范围调整不过来，就需要对溶解氧电极再生。电极再生包括更换内部电解液、更换膜片、清洗银电极。如果观察银电极有氧化现象，可用细砂纸抛光。

　　⑷在使用中如发现电极泄露，就必须更换电解液。

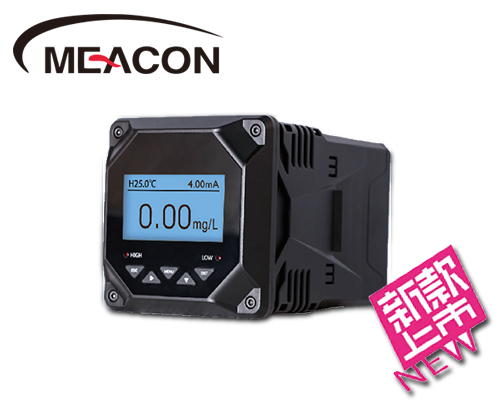

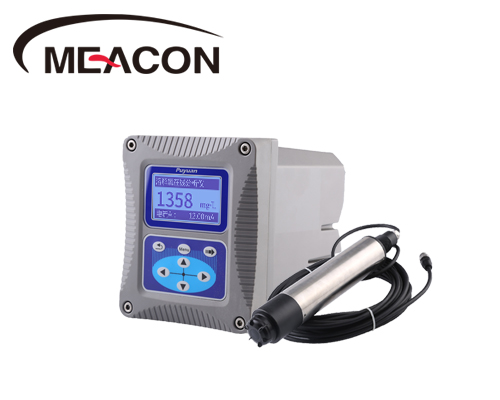

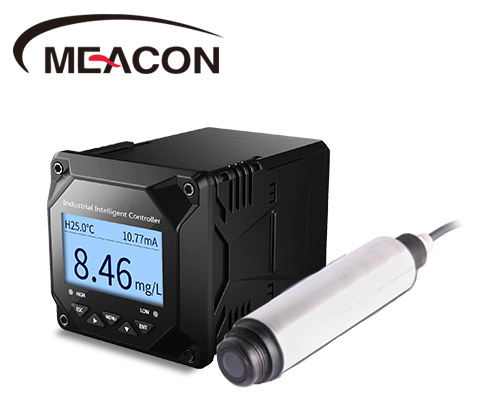

　　下图分别为杭州赢咖5自动化的荧光法溶氧仪和膜法溶氧仪。
