赢咖5PH在电镀行业应用的解析

赢咖5与您一起做电镀！

电镀工艺及电镀锌特点：

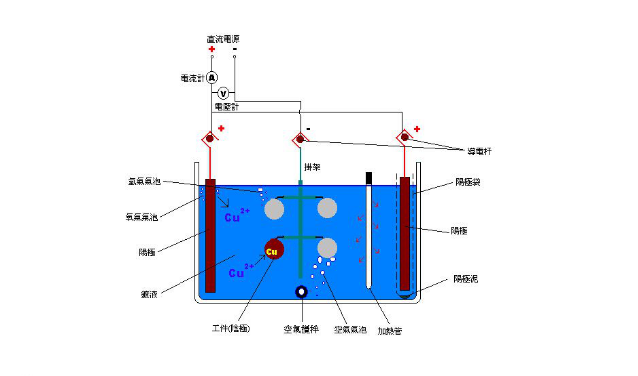

   电镀工艺是利用电解的原理将导电体铺上一层金属的方法。电镀是指在含有预镀金属的盐类溶液中，以被镀基体金属为阴极，通过电解作用，使镀液中预镀金属的阳离子在基体金属表面沉积出来，形成镀层的一种表面加工方法！锌是一种非常活泼的金属，极其容易氧化，但是氧化锌不是像氧化铁一样的疏松粉末，而是一层致密的表层，这层氧化锌就阻止了内部的锌进一步氧化。当镀锌钢板的表层损坏，露出内部的铁质表面的时候，由于锌比铁更活泼，所以根据化学的电池原理，锌会先于铁氧化，从而保护了铁层不会损坏。

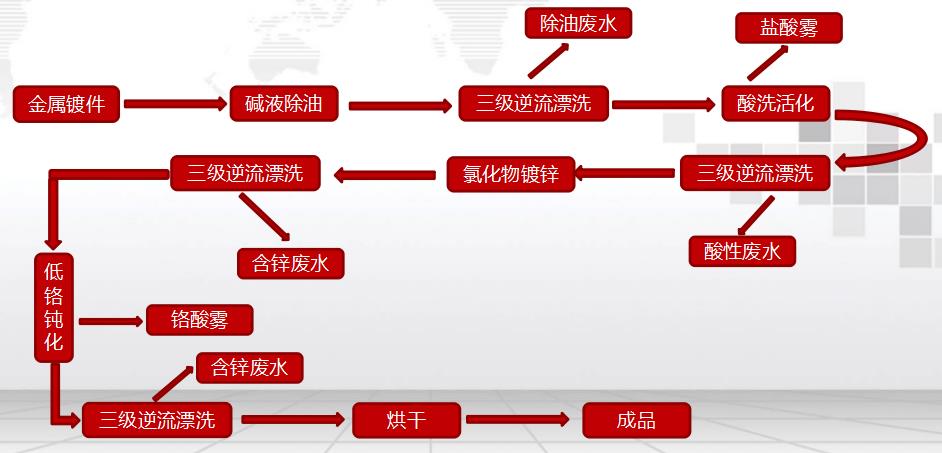

电镀锌工艺流程解析图

工艺简析：

1、碱液除油

   借助于碱的化学作用（皂化作用）来清除金属表面的油脂和轻微锈蚀，这种方法常用于清除钢铁、镍、铜等黑色金属以及不溶于碱液的有色金属。碱液的主要成分有氢氧化钠、磷酸三钠、硅酸钠、碳酸钠、硫

酸钠等，其中起皂化和洗涤作用的是氢氧化钠。氢氧化钠的浓度多高决定了洗涤的效果，对后续工艺的影响是比较大的。所以这个过程中PH的检测非常的重要！

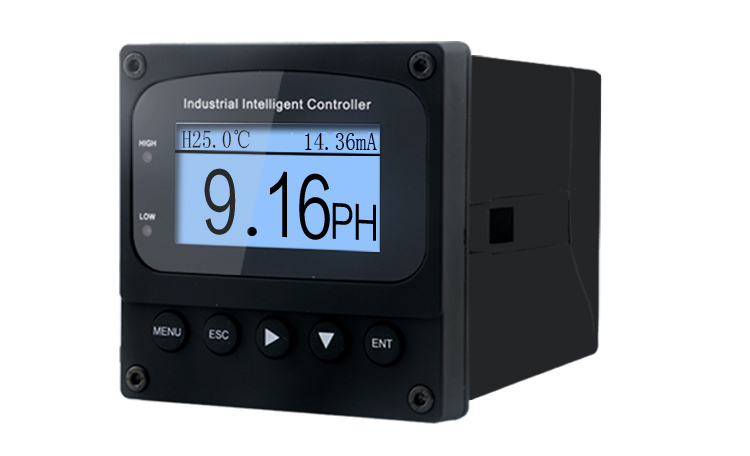

选型：PH控制器+四氟电极

作用：在碱液除油后，需要对工件进行认真的漂洗，碱类助洗剂常用的为氢氧化钠、纯碱、硅酸钠和三聚磷酸钠。氢氧化钠和纯碱作为碱剂，价格最为便宜，废水较难处理，有时因为碱性偏强导致清洗物体受到损伤，另一方面氢氧化钠和纯碱没有乳化作用对于矿物油清洗没有任何效果，所以需要用到在线式PH来监测助洗剂的PH值

注意：PH电极需要采用四氟电极，不能用常规的塑壳电极，否则会被腐蚀掉

优势：因为在碱洗的过程中，直接加碱进行清洗，少量或过量都会导致清洗效果不佳，所以在线式的PH能很好的调控PH值，使除油达到比较好的效果。

2、三级逆流漂洗（含铬、含锌废水）

   所谓多级动态逆流漂洗具有三个特征:其一,清洗槽不是单槽,工件要经过一级又一级的多道清洗;其二,清洗水不是静止不动而是在串联的多个清洗槽中,从末级清洗槽供水,从首级清洗槽排水;其三,被清洗工件的走向与水流方向相反,是逆向运动的。多级动态逆流漂洗虽不能实现清洗水的零排放,但三级逆流动态漂洗已具明显的节水效果。当然这个过程会涉及到污水的排放问题！需要用到流量计。

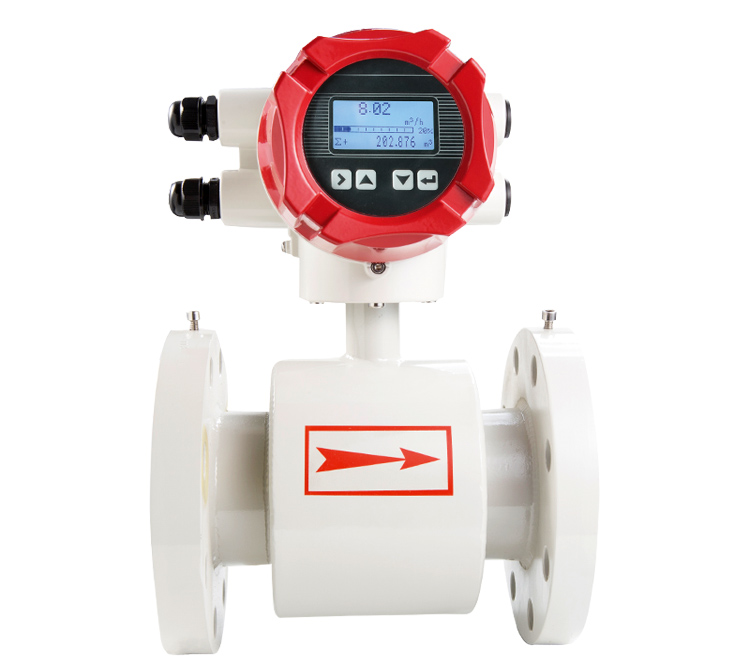

选型：四氟衬里+钛合金电极

作用：废水的排放过程中需要检测污水的流量，此时需要用到电磁流量计

注意：废水的排放大多是自流的装态，为保证满管，电磁流量计的安装位置需要注意

优势：电镀园区的废水处理进行收费的话需要进行计量的，电磁流量计从耐腐蚀和高精度这点满足了绝大部分现场的需要。

3、盐酸酸洗活化

利用化学方法除去基体表面的锈物和氧化膜，使工件表面处于活化状态的加工方法

尽管酸洗溶液采用硫酸或者盐酸均可，但在热镀锌生产中大多采用盐酸。之所以如此，是因为盐酸酸洗作业可以在室温下进行，盐酸对金属氧化物具有较强的化学溶解作用，能有效地对多种金属进行酸洗处理。在温室下，盐酸对钢铁工件铁基体的溶解酸洗比硫酸要快，酸洗用时较短，容易对酸洗过程进行有效的控制。因此，使用盐酸来酸洗钢铁工件不易发生“过腐蚀”和“氢脆”现象。

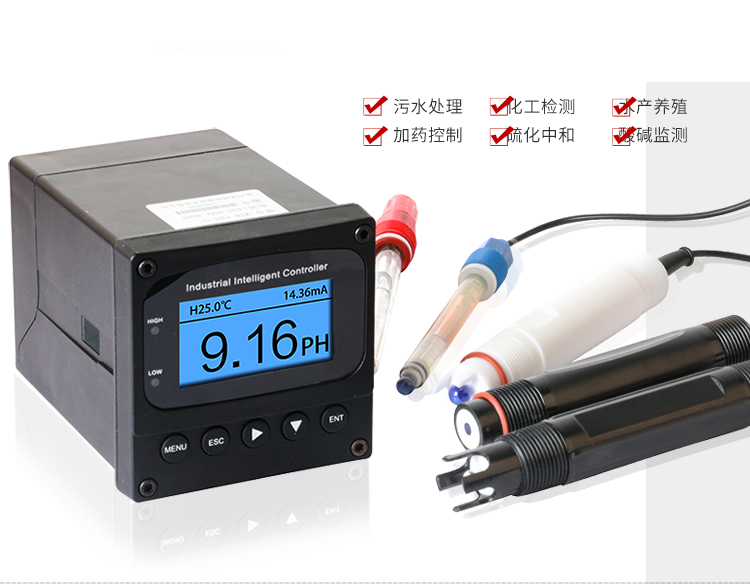

选型：PH控制器+四氟电极

作用：因为需要利用酸溶液去除金属表面上的氧化皮和锈蚀物，所以需要利用PH控制加酸的量，避免发生过腐蚀现象。还有产生的酸雾，需要进入酸雾喷淋塔，进行中和

注意：在酸洗的时候务必加入酸洗缓蚀剂，防止酸对金属的腐蚀

优势：可以精确设定所需要控制的PH的范围，来有效的控制加酸的量

选型：四氟衬里+钽电极

作用：酸洗的过程中需要对酸液的用量进行计量，后期的话可以起到一个节省成本的作用，并且可以和PH计结合使用，加强更好的达到酸洗的效果。

注意：加酸液的过程流速不会太高，所以电磁流量计需要在针对低流速这块有针对性标定。

优势：电磁流量计测量，能够实时监测流量大小，优化生产工艺

4.、氯化物镀锌

   氯化物镀锌20世纪60年代末在我国开始投入生产，20世纪80年代后发展迅速。该工艺镀液为不含络合剂的单盐镀液，废水易处理；镀层的光亮性和整平性优于其他镀锌工艺，蓝白色调钝化膜几乎可与镀铬层媲美；电流效率高(可达95％以上)，沉积速度快；氢过电位高，能在高碳钢、铸件、锻件上方便施镀，这一点比氰化镀锌和碱性锌酸盐镀锌具有显著的优点。近年来，添加剂开发有了显著进展，温度范围与电流密度范围宽、分散能力和深镀能力已与锌酸盐镀锌相当。

5、低铬钝化

   镀锌层遭到腐蚀后不断变薄, 这不仅使镀层外观受到破坏, 甚至失去对钢铁基体的保护能力。若将镀锌层在一定组成的铬酸溶液中进行钝化处理, 使镀锌层表面形成一层组织细密、抗蚀性较高的铬酸盐膜(即钝化膜 )后, 则可显著地提高镀锌层的抗腐蚀能力。

6、烘干

   电镀工艺中的干燥工序起到就是防止产品表面残留水迹，防止氧化变色用的。如果电镀时处理不好的话，干燥时就会有镀层脱落、变色等现象。温度越高、时间越长对你的电镀工艺要求越高，如果没信心的话建议不要干燥了，或者干燥时间短点

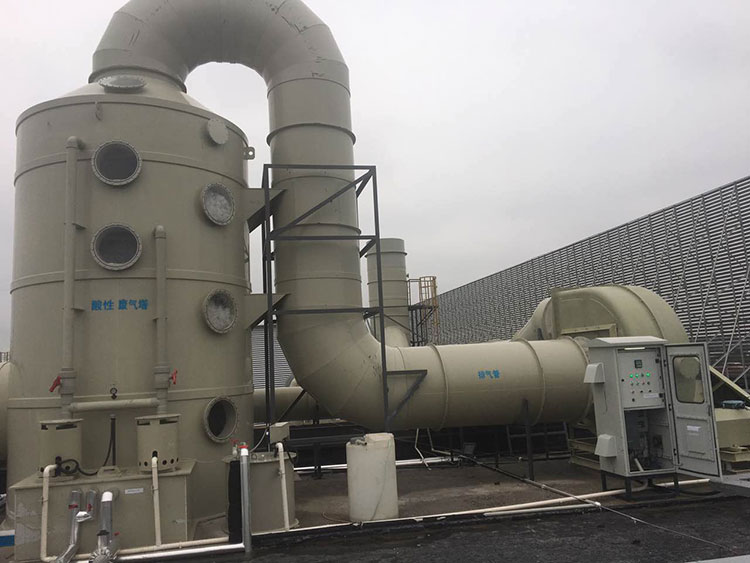

7、酸雾净化

   在酸洗活化和低铬钝化过程中会生成酸雾，若酸雾直接排放会严重损坏大气，导致大气酸化，危害人们生命安全，所以在工业生过程中产生的酸雾，都必须经过酸雾净化塔处理，而酸雾净化塔的原理就是通过碱液来中和，中和祛除效果可以达到95％。而这需要碱液的PH值需要控制在一定范围，PH值低了，中和效果差，酸雾处理不够。PH高了则可能造成会出现结晶情况，堵塞填料层以及除雾层，还有可能附着在风机叶轮上，导致设备效率低，寿命短。

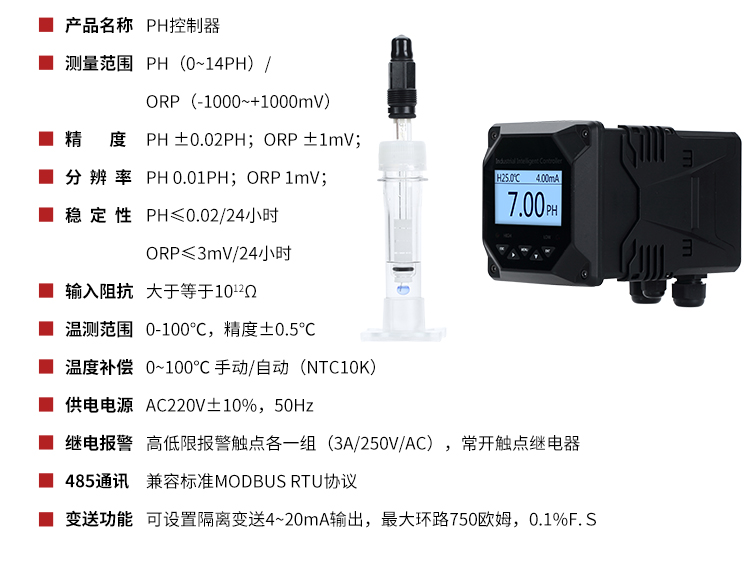

选型：在线PH控制器+四氟电极

作用：测量碱液槽中的PH值，并通过控制器的继电器控制输出，控制加碱。稳定控制PH在所需范围。

注意：PH电极需要采用四氟电极，不能用常规的塑壳电极，否则会被腐蚀掉

优势：通过PH控制器对碱液PH值的实时监控来实现自动控制，较少了人工操作，并且可以更加精准的控制PH值，除酸效果更好

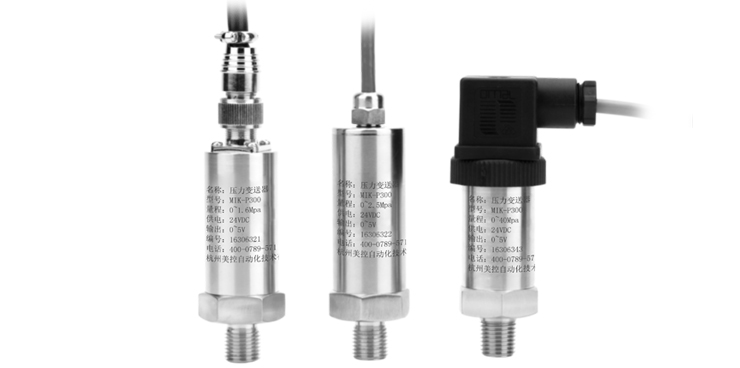

选型：压力变送器

作用：引风机的引风压力，需要做风压控制，以使压力差值稳定，而保证酸性气体以稳定速度通过酸雾塔，结合碱液喷淋的速度，达到最佳的中和效率。

注意：引风压力一般为负压，通过酸雾负压变送器测量压力输出4-20mA给变频器，通过PID算法控制风机。并且酸雾带有腐蚀性，若遇到水汽凝结腐蚀性较强。

典型案例

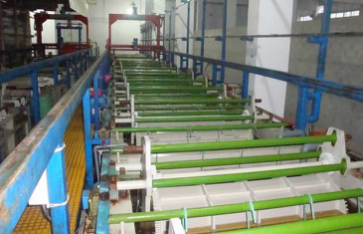

   广州某环保工业有限公司下属的环保电镀基地是国内规模最大、配套最完善的环保电镀专业园区。基地依托清华大学、中山大学、中科院等国内著名大学和科研机构，综合各类先进的废水处理工艺，以“废水分流、分类处理、净水回用、金属回收”的专利技术路线，对入园企业排放的电镀废水和生活废水实行统一分类收集。整个污水的处理的过程中需要用到咱们的在线PH检测仪、液位传感器、流量计等等，在这一过程中起到很好的监测和控制效果

典型用户

深南电路股份有限公司                       山东金盛源电子材料有限公司

惠州建邦表面处理有限公司                     苏州市华婷特种电镀有限公司

浙江亚星彩钢电镀有限公司                     东莞市明辉五金电镀有限公司

无锡丰荣电镀设备制造有限公司                  上海安泰金属表面处理有限公司

中山市奥祥金属表面处理有限公司                 宁波亚大金属表面表面处理有限公司

芜湖博汇精密部件表面处理有限公司                永康市九合金属表面处理技术有限公司
