电磁流量计定量控制系统调试

在中国,赢咖5已服务中小企业8w多家 | 2017-02-28 16:28:30
【文章导读】 辗转来到了“世界工厂”之城——东莞,依然是充当一个服务者的角色。这次的单位是朗运耐仕金属科技(中国)有限公司,这是一家主要生产金属特殊溶液的单位

  辗转来到了“世界工厂”之城——东莞,依然是充当一个服务者的角色。这次的单位是朗运耐仕金属科技(中国)有限公司,这是一家主要生产金属特殊溶液的单位,我联系的是他们销售部的经理吴小磊吴经理,在办公室简单聊了下他最近做的项目,客户这边想要实现定量加水功能,最终的目的是控制物料跟水的一定比例混合。

  吴经理把我带到了现场,才知道客户还没有开始接线,现场的工具都是不足的,不过我带了全功能工具包,马上就着手开始接线,安装任务。

施工现场

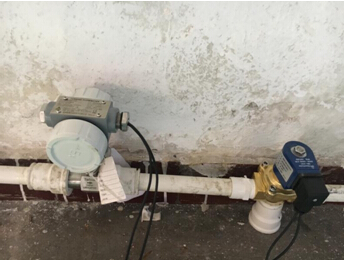

  第一步:安装电磁流量计,小口径涡轮一般是螺纹安装的,只要有安装转接头,再裹上防水胶带。需要注意的是,流量计安装方向必须和箭头方向一致;

  第二步:安装电磁阀,电磁发需要安装在流量计后面大概5倍管径的地方,并且流量必须要根据箭头来安装,这样才能达到控制的效果;

  第三步:接线,主要是流量计、电磁阀跟控制柜的连接,这里需要注意的是断电操作,并且每次连接必须要确认牢固,具体的接线方法有说明图纸,可以参照接线。

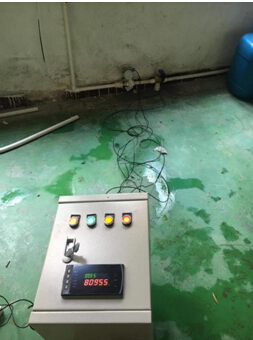

  第四步:上电调试,设置参数,调节控制量等,这一步的话可以拆分开来两步,首先是按键跟设备的调试,上电之后,分别测试四个按键功能是否正常,从左往右依次是电源、启动、停止、清零。

施工现场

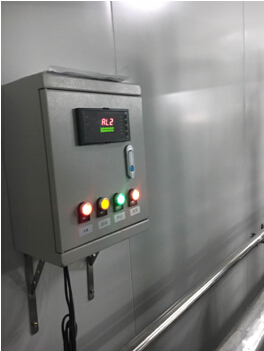

  等调试后后,该进行测试了,测试的话客户带我来到了他的另一个房间,这边已经安装好了设备,整套系统已经运行了一段时间了,但是客户却是用最原始的人工控制,通过按键来开水,关水。

  询问原因之后才知道客户这个仪表根本不会操作,也不知道怎么看累积量,我首先检查了参数设置,发现流量计系数跟介质密度都是错误的,这样根本就不能真正达到控制效果,我迅速了解了客户想要实现的功能,马上对参数进行修改,并且每一个参数的改动都详细的介绍给客户,吴经理跟现场的操作人员也是默默都记了下来。

施工现场

  一遍过后,我演示了自动控制下的效果,控制50.0公斤水,实际出来50.2公斤,误差千分之四,吴经理跟现场的人员都露出了愉悦的笑容。

  然后现场的操作人员也是试验了多次,分别取了20公斤、100公斤、200公斤三个点,效果都不错。

施工现场

  考虑到后期的使用问题,我跟吴经理一起写了一份操作工流程,主要是控制值的设置,流量计误差修正这两步。吴经理表示今后这份操作规范也会写进他们公司的操作工手册里,作为他们公司的一个操作标准。
